Класс стали 15 — конструкционная углеродистая качественная.

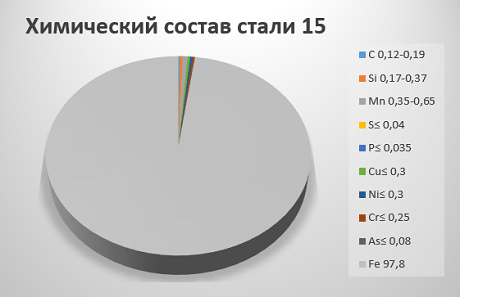

Термообработка: Состояние поставки
Температура ковки, °С: начала 1300, конца 700. Охлаждение на воздухе
Твердость материала: HB 10 -1 = 149 МПа
Температура критических точек: Ac1 = 735 , Ac3(Acm) = 860 , Ar3(Arcm) = 840 , Ar1 = 685
Свариваемость материала: без ограничений, кроме деталей после химико термической обработки. Способы сварки: РДС, АДС под флюсом и газовой защитой, КТС.
Флокеночувствительность: не чувствительна.
Склонность к отпускной хрупкости: не склонна.
Обрабатываемость резанием: в горячекатанном состоянии при HB 143 К υ тв. спл=1,8
Сталь 15 применение:
Болты, винты, крюки и другие детали, к которым предъявляются требования высокой пластичности и работающие при температуре от —40 до 450 °С; после ХТО — рычаги, кулачки, гайки и другие детали, к которым предъявляются требования высокой поверхностной твердости и невысокой прочности сердцевины.
Российские аналоги стали 15:
Зарубежные аналоги стали 15:
Вид поставки:
- Сортовой прокат, в том числе фасонный: ГОСТ 1050-88, ГОСТ 2591-2006, ГОСТ 2879-2006, ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 8240-97, ГОСТ 8239-89, ГОСТ 2590-2006.
- Калиброванный пруток ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78.
- Шлифованный пруток и серебрянка ГОСТ 14955-77, ГОСТ 10702-78.
- Лист толстый ГОСТ 19903-74, ГОСТ 1577-93.
- Лист тонкий ГОСТ 16523-97.
- Лента ГОСТ 6009-74, ГОСТ 2284-79, ГОСТ 10234-77.
- Полоса ГОСТ 103-2006, ГОСТ 82-70.
- Проволока ГОСТ 5663-79, ГОСТ 17305-91.
- Поковки и кованые заготовки ГОСТ 8479-70.
- Трубы ГОСТ 10705-80, ГОСТ 10704-91.
